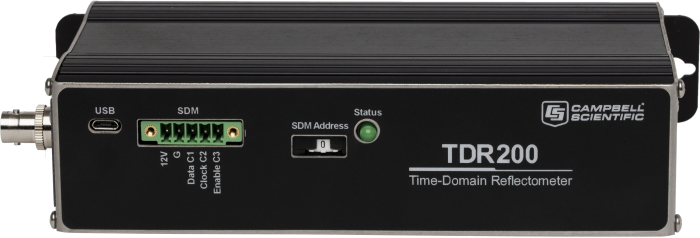

TDR200时域反射仪是Campbell Scientific TDR时域反射测量系统的核心。TDR系统可以准确测量土壤体积含水量、土壤体重电导率、岩体变形或用户自定义时域测量。一个Campbell Scientific数据采集器可以控制多个TDR200时域反射仪。

详细信息

TDR200产生一个短上升沿的电磁脉冲，加载到包含测量土壤含水量的TDR探头的同轴系统中，并对产生的反射波形进行采样和数字化分析和存储。

板载处理器通过对于信号传输时间和返回信号幅值进行分析处理，能够快速、准确地确定土壤体积含水量、土壤体积导电率、岩体变形或用户自定义时域测量。

数据采集器采集250个波形点并完成分析仅需2秒。在岩体变形和坡面稳定性监测中，每个波形可以采集多达10,112个数据点对长线缆进行监测。高级滤波和平滑功能保证了在噪音环境中仍可进行精确的测量。

一套完整的系统

基于TDR200的一套完整的系统包括:TDR200、SDM8X50多路器、数据采集器、供电设备、机箱以及传感器。PC-TDR 3.0可支持TDR和传感器的设置、故障检查以及程序生成。这款软件可以从我们的网站上免费获取。

SDM8x50多路器产品册、TDR探头组件产品册、以及时域反射系统产品册提供了有关TDR系统组件的其他详细信息。
