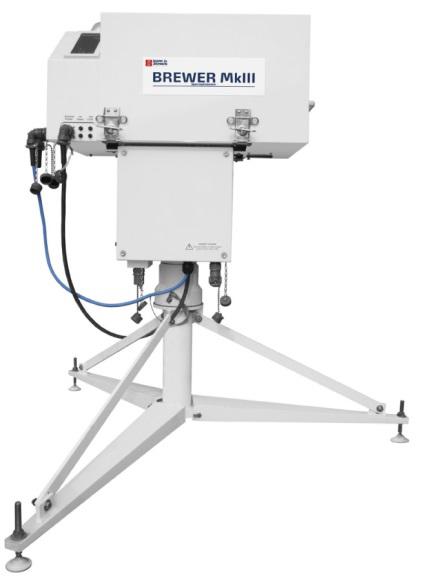

荷兰Kipp & Zonen公司自主研发的Brewer MkⅢ分光光度计适用于准确测量UV紫外和臭氧,由防雨的分光光度计、方位角跟踪器和基座构成。可以测量连续的总臭氧量、SO2和紫外光谱。监测大气中太阳紫外光波到达地球表面的数量和臭氧层的消耗,从而反映大气层的健康程度。
Brewer MkⅢ本身就是做为WMO全球大气观察计划中测量臭氧的部分设计的,它是WMO唯一用来测量臭氧气柱总量的设备。大部分情况下,Brewer MkⅢ也被用来研究太阳和天空的UV辐射。
Brewer MkⅢ的分光光度计可以自动调节温度变化引起的膨胀和收缩来做自动调节补偿,可用于从热带到极地的环境,并人内置的波长和精度检测指示灯。Brewer MkⅢ安装了两种上述的光度计,有更好的散射光过滤,紫外光的测量更精确。
方位角跟踪器测量设定波段的直接辐射,来得出大气中的臭氧气柱总量和二氧化硫的浓度,也可做高分辨率的太阳直射和总辐射的UV光谱扫描。
自带的波长校准和数据采集都是通过内在的电子元件和计算机来实现的。计算机控制软件能进行24小时同步而且适合远程无人值守操作。
特点
高精度
自动温度变化补偿
优异的长期稳定性
有效降低光的偏移
适当的波长范围,自然紫外光的输入
方向响应,采集的余弦值和为进一步详细研究的直接太阳辐射值
自动天空跟踪,提供高精度的总的臭氧柱测量
应用
大气臭氧层分析
紫外辐射监测
大气环境空气质量监测
大气成分研究
辐射危害研究
主要技术参数
测量原理 |
独特的二元自我温度补偿光度计 焦距为16cm,孔径比为 F/6 |
检测装置 |
低噪间UV增强光学倍增管(PMT) |
太阳跟踪器 |
电机驱动方位角跟踪器,带重型三脚支架 |
跟踪分辨率 |
天顶角跟踪分辨率:0.12º/步 方位角跟踪分辨率:0.025º/步 |
供电 |
115VAC, 50/60Hz, 3A, 或 230 VAS, 50/60Hz, 1.5A |
环境温度 |
-20~40℃(无绝热保护) -50~40℃(有绝热保护罩) |
波长范围 |
286.5~363nm |
波长分辨率 |
0.6nm |
波长稳定性 |
±0.01nm(超出操作温度时) |
波长精度 |
0.006±0.002nm/步程 |
内置光源 |
钨丝卤素灯泡,水银灯泡用于波长校准(302.5nm) |
臭氧和SO2测量波长 |
303.2, 306.3, 310.1, 313.5, 316.8, 320.1 |
测量周期 |
1.6s |
精度 |
±1%(太阳直射臭氧总量) |
UV测量 |
直接辐射、总辐射、UVA、UVB、UVE、UVI |
通讯 |
RS422串行接口,用于连接PC, 运行操作软件 |
操作软件 |
GW-BASIC, 用于BREWER的操作和数据存储 |
